Оборудование для гальваники

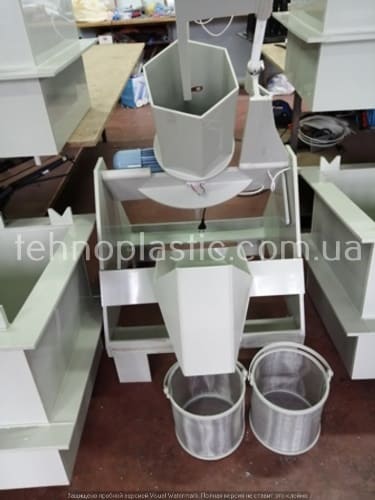

Гальванические ванны

это ёмкости, содержащие рабочие растворы, в которых выполняются подготовительные, основные (процессы нанесения покрытий) и заключительные операции химической или гальванической (электрохимической) обработки поверхности деталей, являются основным видом оборудования гальванических линий, цехов и участков.

В зависимости от назначения ванн применяются различные типы корпусов. Показанный на  корпус ванны без кармана применяется для следующих технологических операций: электролитического нанесения покрытий, травления, улавливания, активирования (декапирования), пассивирования, осветления, оксидирования, окрашивания алюминия, нейтрализации, химического и электрохимического полирования, удаления некачественных покрытий, снятия шлама. Корпуса ванн, предназначенных для холодной и горячей промывки, химического и электрохимического обезжиривания и травления алюминия, изготавливаются с карманом , который служит для слива верхнего сильно загрязнённого слоя жидкости. Расположение карманов допускается как с правой, так и с левой стороны корпуса ванны. Высота сливного кармана должна составлять не менее 10-20 % высоты ванны для исключения перелива жидкости из кармана обратно в ванну при погружении в неё крупногабаритных деталей.

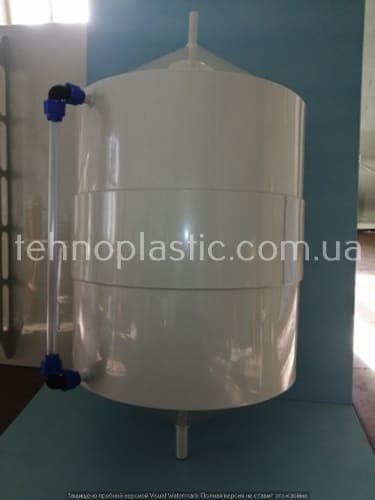

Фильтровальные установки

это незаменимое оборудование для обеспечения качества гальванических покрытий. Оборудование состоит из химического насоса и фильтровальной камеры с вложенными фильтрами различной конструкции. При работе фильтровальной установки происходит непрерывная очистка раствора, а также его перемешивание. Применение различных фильтров позволяет производить очистку электролита, воды от механических частиц разного размера, от масляных загрязнений, от органических примесей.

Бортотсосы

предназначены для удаления вредных веществ из гальванических ванн на производстве, которые могут выделяться в виде паров щелочей, кислот и различных газов. Принцип работы бортотсоса состоит в том, что всасываемый с большой скоростью через узкую заборную щель отсоса воздух образует над зеркалом раствора сильную горизонтальную струю, которая сбивает с вертикального пути выбрасываемые из раствора газы и капли, заставляя тем самым упасть обратно в ванну основную массу капель, а газы и остальные капли улетучиваются в отсос. Основная функция бортового отсоса снизить в рабочей зоне помещения концентрацию выделяющихся вредных веществ путем расчёта расхода воздуха с учётом токсичности и интенсивности выделений вредных веществ.

Фильтра ФВГ

предназначены для санитарной очистки аспирационного воздуха температурой 5-50 °С, содержащего туман и брызги электролита в виде смеси кислот.

Для очистки воздуха и газов от фэрозолей агрессивных веществ широко используются волокнистые фильтры типа ФВГ. Особенно эффективны такие фильтры в вентиляционных системах гальванических производств, где очищаемый воздух содержит туман и брызги электролитов и других химически активных жидкостей.

Фильтр ФВГ целесообразно устанавливать по возможности ближе к бортовым отсосам, чтобы не допустить уменьшения размеров капелек за счет испарения и предохранить воздуховоды от коррозии. Воздух отсасывается через бортовые отсосы гальванических ванн с целью предотвращения попадания вредных веществ в рабочее помещение, содержит брызги и туман электролита. Внутри корпуса фильтра ФВГ размещена кассета с фильтрующим материалом, наложенным на каркас и прижатым прижимной решеткой (из пруткового материала). Кассета изготовлена в виде вертикально расположенных отладок. Установка и смена кассет осуществляются через монтажный люк. Фильтр работает в режиме накопления уловленного продукта на поверхности фильтрующего материала с частичным стоком жидкости. При достижении перепада давления 500 Па (50 мм ст. ст.) фильтр подвергается периодической промывке (обычно 1 раз в течение 15-20 суток) с помощью переносной форсунки, вводимой через промывочные люки.
